范 围 本标准规定了塑料排水板(带)产品结构与分类、规格系列及尺寸偏差、技术要求、试验方法、检验规则要求。 本标准适用于公路工程用塑料排水板(带)。水运、港口、铁路、水利等工程用塑料排水板(带)可参照执行。
规范性引用文件 下列文件中的条款通过标准的引用而成为本标准的条款。凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的版本。凡是不注明日期的引用文件,其版本适用于本标准。
术语和定义 下列术语和定义适用于本标准。 (1)等效孔径O95equivalent opening size 滤膜通道孔径的等圆面积直径。其中95表示小于该孔径的通道占总通道数的95%。
产品结构与分类 (1)结构 我土工织物包裹不同材料制成的不同形状的芯材,组合成一种具有一定宽度的复合型排水产品。一般将宽度为10cm的称为排水带,而将宽度不小于100cm的称为排水板。 (2)分类 1 按打设软土地基深度可分为五类 表1按打设地基深度分类
类型
|
适用打设深度,m |
类型
|
适用打设深度,m |
A |
10 |
BO |
25 |
AO |
15 |
C |
35 |
B |
20 |
|
| |

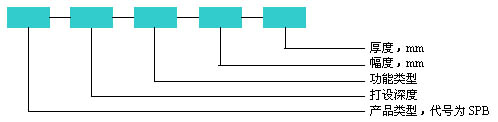

2 按功能分为四类: a)双面反滤排水板(带),代号为FF; b)单面反滤排水板(带),代号为F; c)一面反滤排水,另一面隔离防渗排水板(带),代号为FL; d)加筋兼反滤排水板(带),代号为F1。 3、塑料排水板(带)的型号的表示方式:
示例:打设深度小于25m的软土地,幅宽为100mm,厚度为10mm的单面反滤排水板(带)表示为:SPB-B-F-1000-10。
产品规格系列与尺寸 偏差塑料排水板(带)的规格系列与尺寸偏差见表
项目 |
型号 |
SPB—A |
SPB—AO |
SPB—B |
SPB—BO |
SPB—C |
厚度,mm |
>3.5 |
>3.5 |
>4.0 |
>4.0 |
>4.5 |
厚度允许偏差,% |
±0.5 |
宽度,mm |
>95 |
宽度允许偏差,% |
±2 | |
技术要求 (1)基本性能指标 塑料排水板(带)性能指标,包括:纵向通水量、复合体抗拉强度与延伸率、滤膜抗拉与延伸率、滤膜渗透系数、滤膜等效孔径等。其各项技术要求见表
项目 |
型号规格 |
SPB—A |
SPB—AO |
SPB—B |
SPB—BO |
SPB—C |
材质 |
忒带 |
高 密 度 聚 乙 烯 、聚 丙 烯 等 |
滤膜 |
材料为涤纶、丙纶等无纺织物;单位面积质量宜大于85g/m2 |
复合体 |
抗拉强度(干态),KN/10cm(延伸率为10%的强度) |
>1.0 |
>1.0 |
>1.2 |
>1.2 |
>1.5 |
延伸率,% |
>4 |
纵向通水量qw,cm3/S (侧压力为350kpa) |
≥25 |
≥25 |
≥40 |
≥40 |
≥40 |
滤膜的拉伸KN/m |
干拉强度 |
1.5 |
1.5 |
2.5 |
2.5 |
2.5 |
湿拉强度 |
1.0 |
1.0 |
2.0 |
2.0 |
2.5 |
忒板压屈强度kpa |
>250 |
>350 |
滤膜渗透反滤特性 |
渗透系数,cm/s |
kg≥5×10-4,kg≥10ks |
等效孔径O95,mm |
<0.075 | |
注:1、kg滤膜的渗透系数;ks地基土渗透系数; 2、塑料排水板(带)滤膜干拉强度延伸率10%的纵向抗拉强度,湿拉强度浸泡24h后,延伸率15%的横向抗拉强度。
(2)原材料芯板用聚丙烯为原材料时,严禁使用现生料。 (3)外观质量 1 槽型塑料排水板(带)板芯槽齿无倒伏现象,钉型排水板(带)板头乳头圆滑不带刺。 2 塑料排水板(带)板芯无接头,表面光滑、无空洞和气泡、齿槽应分布均匀。 3塑料排水板(带)滤膜应符合下列规定: a)每卷滤膜接头不多于一个。接头搭接长度大于20cm; b)滤膜应包紧板芯,包覆时用热合法或粘合法; c)当用粘合法时,粘合缝应连续,缝宽为5mm+1mm。
试验方法 (1)尺寸检测 塑料排水板(带)断面尺寸应采用游标卡尺检测。检测时将排水板(带)展开,在全长范围内均匀选取10个测点,分别测读宽度和厚度数据。 (2)抗拉强度及延伸率 塑料排水板(带)抗拉强度及延伸率的试验应符合下列规定: a) 塑料排水板(带)抗拉强度和延伸率在拉伸机上以50mm/min的速度进行测试; b) 塑料排水板(带)复合体抗拉强度,指干态纵向抗拉强度,测试件数量不少于六条,测试件宽50mm,不含夹持部分的长度100mm; c) 塑料排水板(带)滤膜干拉强度或湿拉强度测试件数不少于六个,测试件宽50mm,不含夹持部分的长度100mm; d) 塑料排水板(带)滤膜湿拉强度的测试件在水中浸泡24h后测试; e) 塑料排水板(带)抗拉强度以拉伸达到表4规定延伸率的抗拉力为计算依据。当延伸率小于表4规定值而测试件已破坏时,以破坏时抗拉力作为计算依据,且破坏的延伸率不小于4%。 三个指标有一项不合格,则应在该产品中重新抽取双倍数量的样品制作试样,对三指标中的不合格项目进行复检,复检全部合格,判该批为合格批;检测结果若仍有一项不合格,则判该批产品为不合格。复检结果作为判定的依据。
标志、包装、运输和贮存 (1)标志 经检验合格的塑料排水板(带)产品,应标明商标、型号、标准号、厂名、厂址及制造日期、检验员代号、批号。 (2)包装 塑料排水板(带)外包装应牢固,并确保在运输过程中不破损、不露板芯。对于存放时间较长的排水板(带),包装材料应具有防紫外线辐射能力。 (3)运输 塑料排水板(带)在运输过程中应轻放、轻卸,不能长期日晒雨淋。 (4)贮存 塑料排水板(带)应贮存在通风、干燥、温度适宜的仓库内,产品不应重压。严禁与化工腐蚀品一起堆放。
塑料排水板技术指标
项目 |
单位 |
C型 |
P型 |
条件 |
厚度 |
Mm |
≥4.5 |
≥4.5 |
|
宽度
|
Mm |
100±2 |
150±2 |
|
纵向通水量 |
Cm3/s |
≥65 |
≥95 |
侧压力350kpa |
滤膜渗透系数
|
Cm/s
|
≥5×10-3 |
≥5×10-3 |
试件水中浸泡24h |
滤膜等效孔径 |
Um |
<75 |
<75 |
O98 |
复合体抗拉强度 |
KN/20cm |
≥2.5 |
≥3.0 |
延伸率10% |
滤膜 抗拉强度 |
纵向干态 |
N/cm |
≥50 |
≥50 |
延伸率10% |
横向湿态 |
≥40 |
≥40 |
延伸率15%试件水中浸泡24h |
T形 撕裂强度
|
纵向 |
N/cm |
≥60 |
≥60 |
|
横向 |
≥50 |
≥50 |
| |
附:1、材质:板芯必须为新料,原料为100%聚乙烯,白色透明。 2、外滤膜为优质涤纶浸渍长丝无纺布。Br> 3、排水板为可测深排水板。
塑料排水板产品质量标准
项目 |
单位 |
C型 |
P型 |
条件 |
厚度 |
mm |
4±0.2 |
4.5±0.2 |
游标卡尺 |
宽度 |
mm |
150±2 |
|
米数 |
m/卷
|
250±1
|
|
抗拉强度 |
KN/10cm |
≥4.5 |
≥3.0 |
干态、延伸率10% |
纵向通水量 |
cm3/s |
≥65 |
≥85 |
侧压力350kpa |
克重(干态) |
g/m2
|
≥110
|
|
抗拉 强度 |
纵向干态 |
N/cm
|
≥45
|
压伸率10%时 |
横向湿态 |
≥50
|
延伸率10%时,中浸泡25h |
梯形 撕裂
|
纵向 |
N
|
≥50-60
|
|
横向 |
≥50-60
|
|
湿态断裂延伸率
|
%
|
≥20
|
试件水中浸泡24h |
渗透系数 |
cm/s
|
≥5×10-3
|
试件水中浸泡25h |
CBR顶破强度 |
N
|
≥900
|
|
等效孔径 |
um
|
≥80-120
|
以O98计 | |
注:B型用于长度<15m,C型用于>15m
|
